Guide: Så bygger du en garagedörr

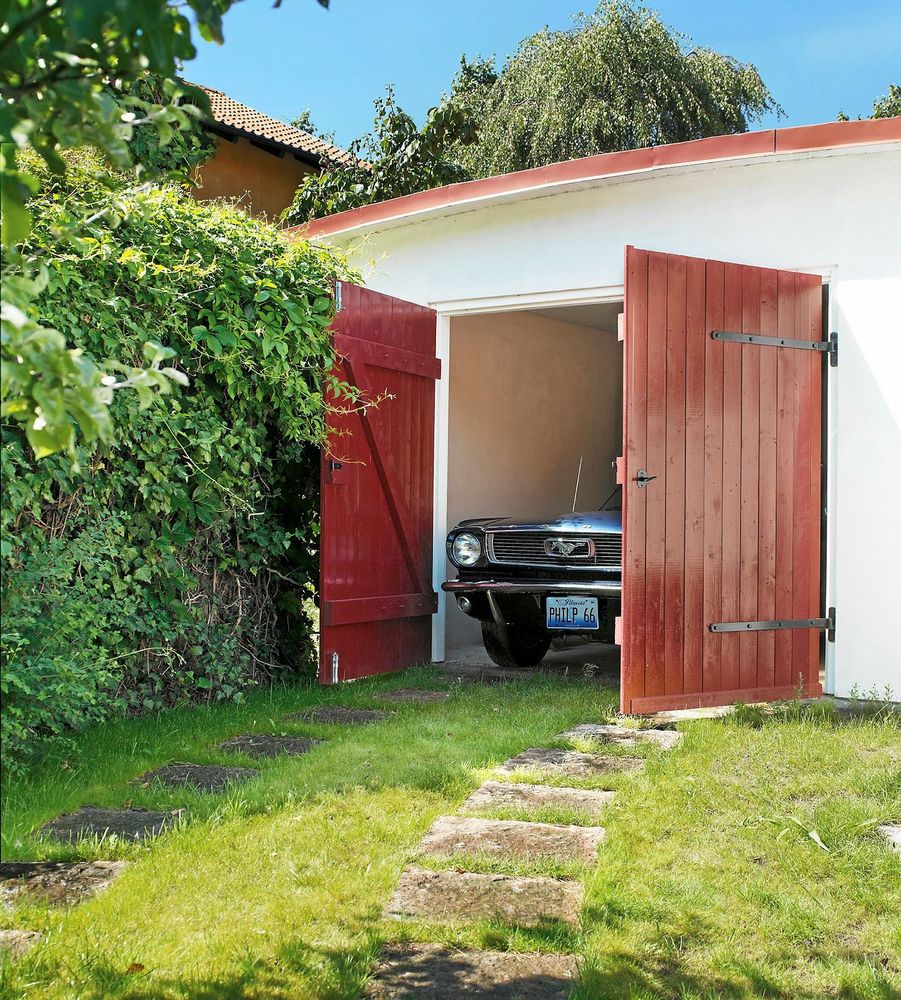

Framsidan är täckt med slätspont och dörrarna hålls uppe av rejäla smidesgångjärn. Här får du beskrivning och mått för dörrarna på bilden. Mät noga på ditt garage och räkna om för dina förhållanden.

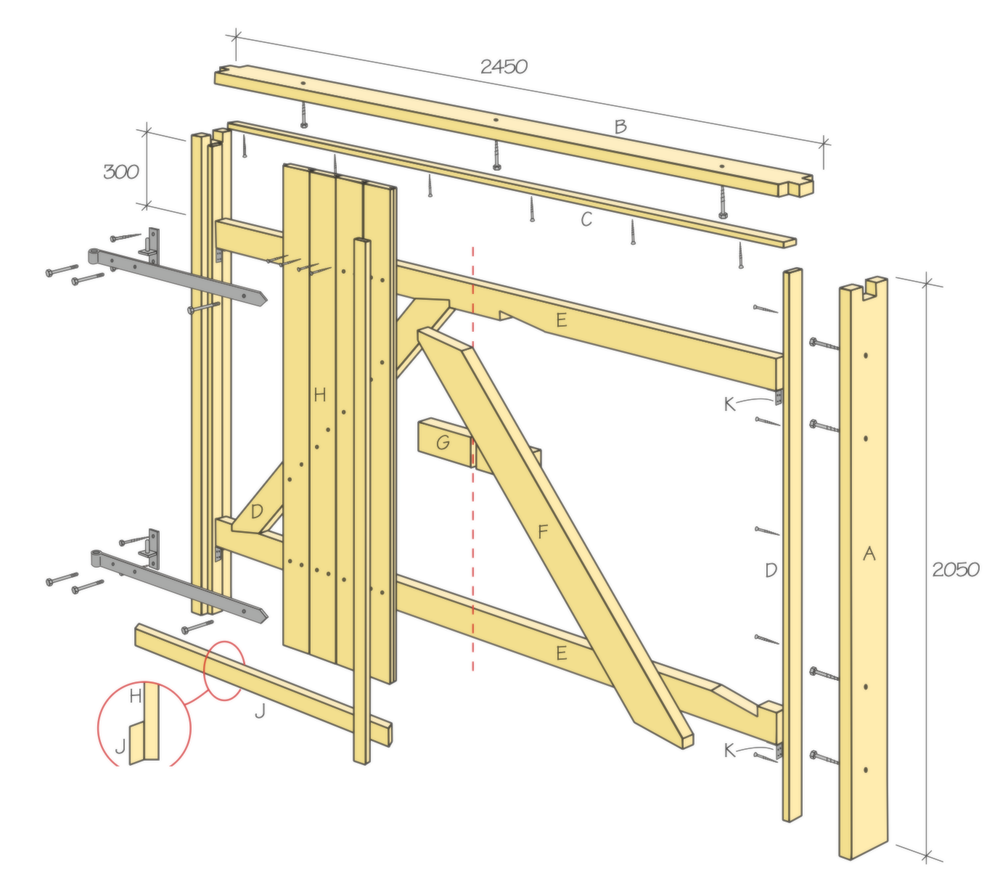

Material:

Anpassa alla mått till ditt garage.

Dimensionshyvlat virke 45x120 mm:

2 st à 2010 mm (A)

1 st à 2450 mm (B)

2 st à 2355 mm (E)

2 st à ca 1550 mm (F)

2 st à 200 mm (G)

Hyvlat virke 15x70 mm:

1 st à 2360 mm (C)

2 st à 1990 mm (D)

Slätspont 28x120 mm

22 st à 2003 mm (H)

2 st à 1155 mm (J)

Läkt 22 x 45 mm:

1 st à 2003 mm (L)

Trälim

Skruv

Vinkelbeslag 4 st (K) (används endast vid monteringen)

Hakgångjärn 4 st

Trycke och ev. lås (t.ex. ladugårdslås)

Skjutreglar 2 st

Gör så här:

1. Mät utrymmet för porten och anpassa alla mått.

2. Såga till delarna A och B till karmen. Såga och hugg ur tapp och urtag för sammanfogning i hörnen. Limma och skruva ihop karmdelarna A och B.

3. Montera karmen i liv med väggen med långa skruvar eller karmskruv. Lägg små masonitbitar som distansklossar mellan karm och vägg. Kontrollera med vattenpass att karmdelarna hamnar i våg respektive i lod. Se även till att diagonalmåtten är lika, då är karmen i rät vinkel.

4. Limma och skruva fast karmdelarna C och D 30 mm från framkanten på A och B.

5. Såga till portens reglar E så att de passar i karmen. Skruva upp de fyra vinkelbeslagen K på D och lägg upp och skruva fast de båda E på dem.

6. Kapa till diagonalstagen F i grovt mått och fixera dem i rätt läge med tvingar mot reglarna E. Diagonalstagens nedre del ska alltid placeras vid gångjärnssidan. Rita på E var de ska sågas. Ta ner reglarna E och såga urtagen för F i dem.

7. Skruva upp E igen. Fixera F på rätt ställe en gång till. Rita på F efter urtagen i E. Ta ner diagonalstagen F och såga till den.

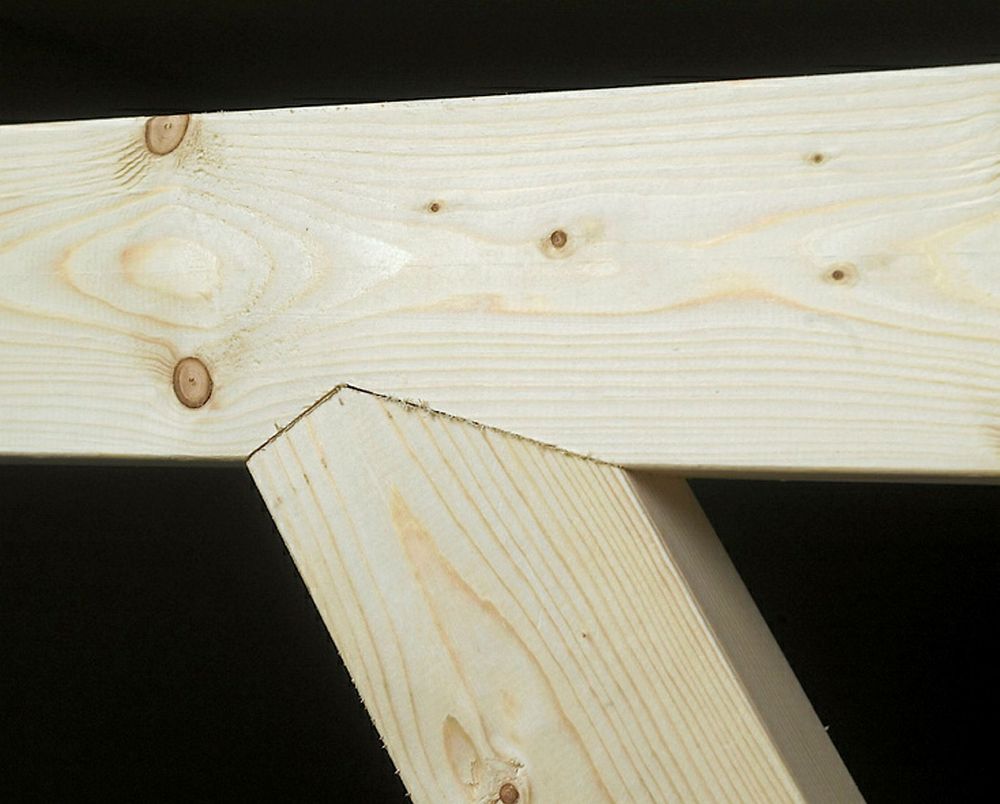

8. Sätt upp F, de ska passa exakt i urtagen så att de varken glappar eller spänner. Fäst dem i reglarna E med en skruv i var ända.

9. Markera mitten på E. Såga bort noten på två brädor H och skruva upp dem med 7 mm mellanrum så att markeringen på E syns i springan. Fortsätt att montera resten av slätsponten H. H ska täcka C och D.

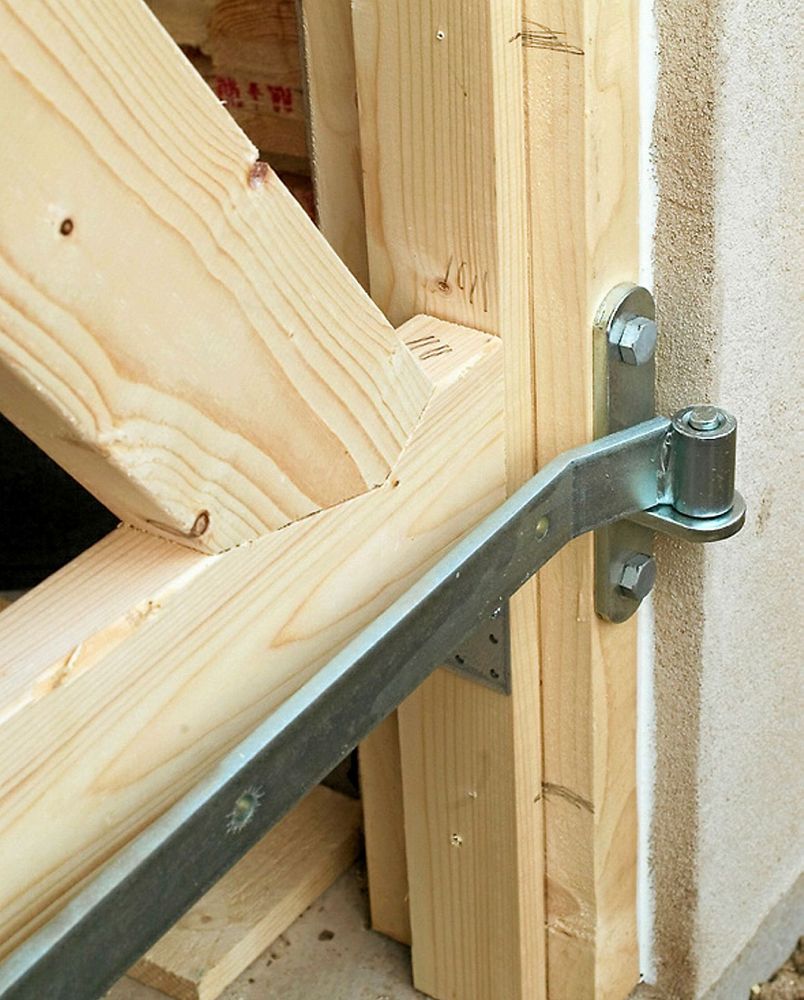

10. Montera portens gångjärn med sexkantskruv i karmen och maskinskruv i porten.

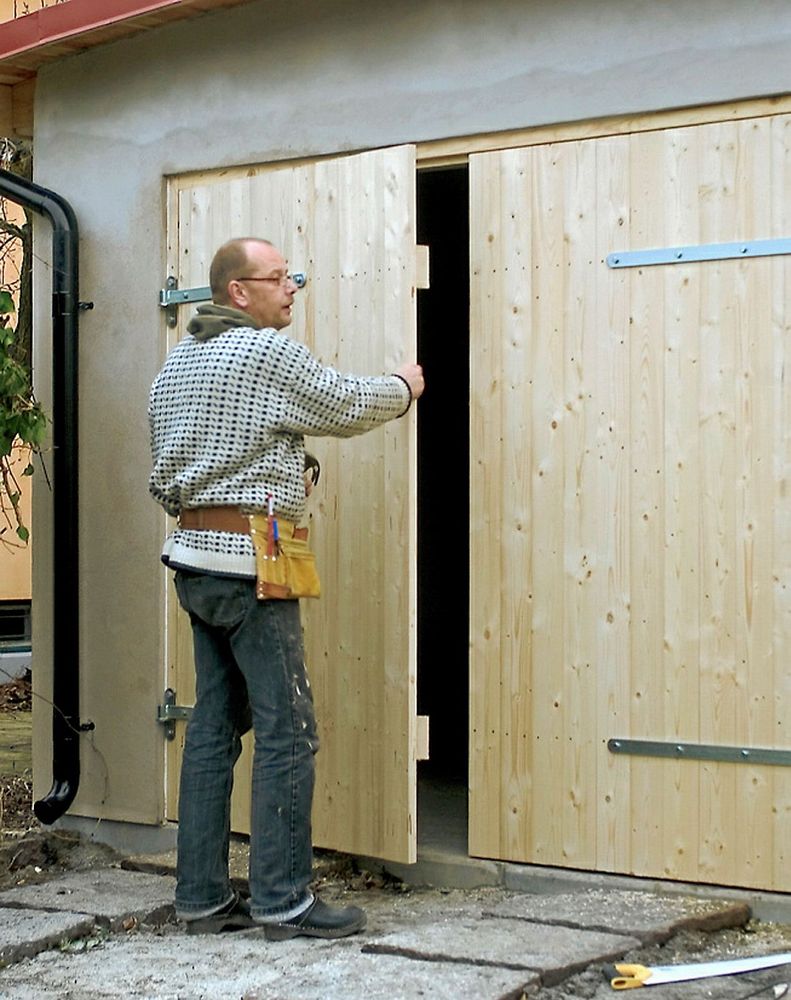

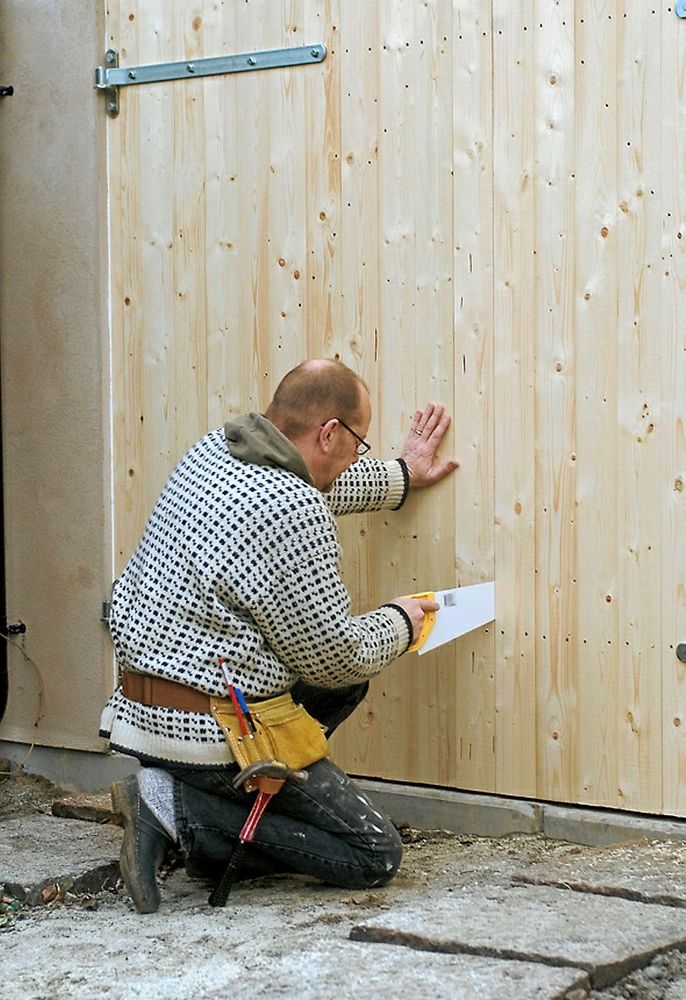

11. Såga av reglarna E genom springan mellan slätsponten H. Ta bort vinkelbeslagen K och öppna dörrarna.

12. Skruva fast två reglar G att montera låset i. Montera ladugårdslås eller något annat lämpligt. Montera två skjutbeslag, uppe och nere, i den ena dörrhalvan.

13. Skruva fast L över skarven mellan dörrarna i den dörr som inte har skjutreglar.

14. Såga till dropplisterna J av en slätspontbräda och skruva fast längst ner på dörren.
